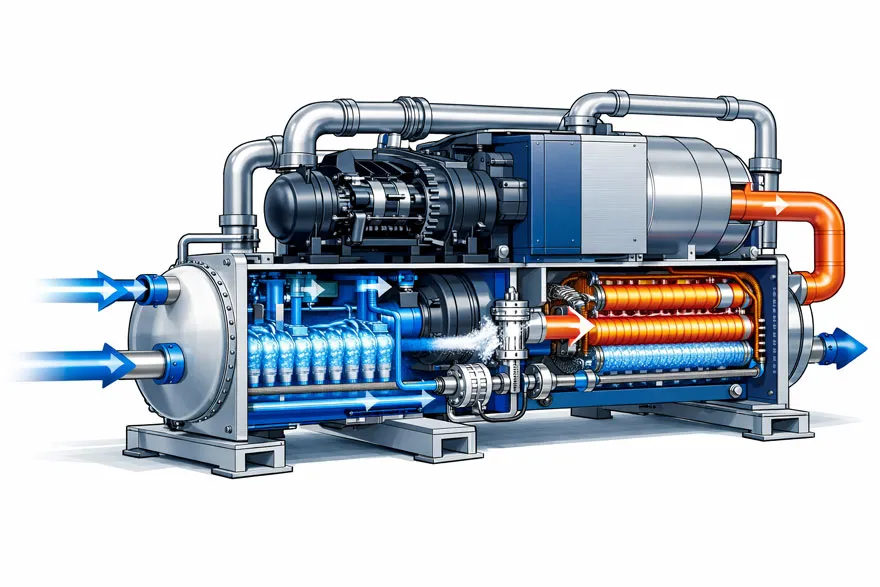

Chiller Soğutma: Sistem Mimarisi ve Devreler

Chiller soğutma sistemi; soğutma grubu, hidrolik devre, proses ekipmanı ve kontrol düzeninden oluşur. Cihazın doğru kapasitede olması kadar ısının ekipmandan evaporatöre taşınabilmesi de gerekir.

Doğrudan veya ayrılmış devre

Temiz ve uyumlu bir proses devresi uygun koşullarda doğrudan bağlanabilir. Kirli, korozyon riski taşıyan veya farklı basınç gerektiren devrelerde ara eşanjörle ayırma değerlendirilir. Ayrım ek sıcaklık yaklaşımı ve pompa ihtiyacı oluşturur.

Tank ve yük dalgalanması

Tank hacmi minimum çalışma süresi ve proses dalgalanmasıyla ilişkilidir. Tank, yetersiz sürekli chiller kapasitesinin yerini tutmaz; geçici yükleri ve kontrol kararlılığını yönetmeye yardımcı olabilir. Hacim seçimi sabit litre/kW kuralına indirgenmez.

Kontrol noktası ve ölçüm

Sensörün tankta, cihaz çıkışında veya proses dönüşünde bulunması kontrol davranışını değiştirir. Ölçüm noktaları ve kabul edilen sıcaklık bandı tasarımda belirtilir. Yalıtım, genleşme, hava tahliyesi ve donma koruması sistemin bütünü için değerlendirilir.

Proje verileri ve hesap sınırı

Teklif için yaklaşık ısı yükü, akışkan, giriş/çıkış sıcaklığı, debi, basınç kaybı ve çalışma süresini belirtin. Tasarım dış hava sıcaklığı, iç/dış yerleşim ve elektrik altyapısı da seçimin parçasıdır. Debi ve sıcaklık ölçümleri aynı işletme noktasından alınmalıdır. Katalog kapasitesini farklı bir sıcaklığa doğrudan taşımayın; ilgili modelin performans verileriyle doğrulayın.

Devreye alma ve işletme kaydı

Devre temizliği, filtreleme, hava tahliyesi, akış doğrulama ve sensör ölçümü kontrol edilir. İlk çalışmada referans giriş/çıkış sıcaklıkları ve yük koşulları kaydedilir. Bu kayıt sonraki bakım ve alarm incelemelerinde karşılaştırma sağlar. Pompa, tank, bağlantı ve kontrol opsiyonları teklifin kapsamına göre teyit edilmelidir.

Sıkça sorulan sorular

Seri kapasitesi kesin seçim için yeterli mi?

Hayır. Su sıcaklığı, tasarım ortamı, akışkan ve hidrolik koşullar belirtilerek model seçimi doğrulanmalıdır.

Soğutma kapasitesi elektrik tüketimi midir?

Hayır. kW soğutma yükü ile kW elektrik girdisi farklı büyüklüklerdir. Enerji hesabında gerçek yük ve çalışma süresi de gerekir.

Teklif için hangi bilgileri göndermeliyim?

Sektör veya cihaz, hedef sıcaklık, yaklaşık ısı yükü, debi, ortam koşulları ve çalışma saatleriyle birlikte mevcut sistem bilgilerini paylaşın.

Bu açıklamalar genel mühendislik bilgisidir. Örnekler gerçek saha ölçümü veya belirli bir model için performans garantisi değildir.
